紹興市某立交橋落地廣告牌檢測報告

作者:工程檢測 日期:2021-10-20 15:08:10 閱讀:0

  一、基本情況

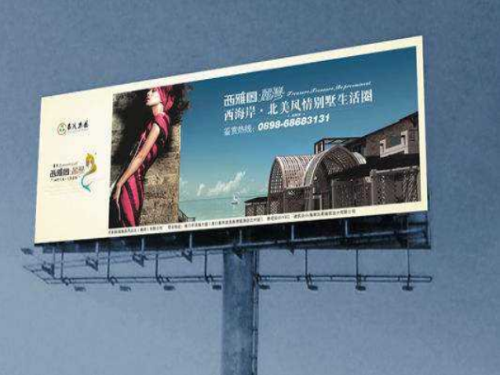

  本廣告牌位于浙江省紹興市某路口處,廣告牌結構總高度約22.1m,為落地廣告牌。該廣告牌主體結構由廣告面板(含燈箱)及支承面板的立柱組成。

  其中廣告面板主體鋼結構由三段相同的徑向桁架及外圍桁架組成,徑向桁架高約為5.2m,長約為12.4m;外圍桁架高約為5.2m,長約為14.4m。徑向桁架為主要受力結構,承擔廣告面板結構設備的自重以及外圍廣告牌面板傳過來的風荷載;徑向桁架的弦桿和腹桿均為槽鋼組合截面,由兩根C14a槽鋼焊接而成,構件尺寸為140mm×116mm。

  外圍桁架的弦桿和腹桿均為槽鋼組合截面,由兩根C10槽鋼焊接而成,構件尺寸為100mm×96mm。支承面板的立柱直徑為Φ1620mm的鋼管,壁厚為12mm,高度為22.1m。該廣告牌建造年代不詳,設計、施工單位不詳。

  二、執行的規范和規程

  (1)《戶外廣告設施鋼結構技術規程》(CECS148:2003);

  (2)《建筑結構荷載規范》(GB50009-2012);

  (3)《鋼結構設計規范》(GB50017-2003);

  (4)《混凝土結構設計規范》(GB50010-2010);

  (5)《建筑抗震設計規范》(GB50011-2010);

  (6)《鋼結構工程施工質量驗收規范》(GB50205-2001);

  (7)《混凝土結構工程施工質量驗收規范》(GB50204-2015)。

  三、結構分析

  由于委托方沒有提供該廣告牌結構施工圖,因此在結構計算時按現場實際勘察的結構尺寸進行建模計算。主體鋼結構的支承面板立柱的直徑為Φ1620mm,壁厚為12mm,高度為22.1m;廣告面板的徑向桁架構件尺寸為140mm×116mm,廣告面板外圍桁架構件尺寸為100mm×96mm。結構除廣告牌面設備荷載及重力外主要承受廣告牌面傳來的風荷載作用。計算標高取22.1m,材料經咨詢業主按Q235取值,現進行建模計算。

  四、結構計算

  1.計算模型和荷載

  驗算按照《建筑結構荷載規范》(GB50009-2012)、《鋼結構設計規范》(GB50017-2003)等現行國家標準,采用通用大型結構有限元分析程序SAP2000 V16.0進行結構驗算。

  廣告牌的三維空間計算模型如圖所示。

  廣告牌承受的主要荷載為恒載和風荷載。

  恒載:

  結構自重:由軟件自動計算;

  顯示屏荷載:總荷載按20kN計算,以均布線荷載的形式施加在面板桿件上。

  紹興地區基本風壓:

  廣告牌的風振系數:

  當承受風壓力時:

  當承受風吸力時:

  地面粗糙度類別為C類,高度約為22m,風壓高度變化系數取 廣告牌迎風面的風荷載標準值:

  廣告牌背風面的風荷載標準值::

  不考慮地震荷載;

  2.鋼結構驗算結果

  計算結果表明,在結構自重、顯示屏設備重量和極限風荷載的作用下,廣告牌鋼結構中構件的最大應力比為0.34,構件的應力比均小于1.0,廣告牌鋼結構的承載力滿足正常使用要求。

  五、結論、建議及整改措施

  該廣告牌受力鋼結構為空間桁架結構體系,桁架結構受力基本合理。通過現場勘察情況和結構計算看,該結構必須要求做以下一些整改:

  1、廣告牌主體鋼結構構件為鋼管及槽鋼,普遍存在銹蝕情況,需對銹蝕部位構件進行除銹,并做好防腐防銹保養工作,建議對徑向桁架與支撐面板立柱連接節點進行補強;

  2、鋼結構廣告面板構件之間連接均采用焊接形式,焊接處焊縫普遍存在銹蝕狀況,應除銹,然后補焊,在使用過程中加強監測,如有銹蝕、松動或焊縫斷裂情況,應及時處理;

  3、鋼結構支承面板的立柱構件之間連接均采用螺栓連接,連接處普遍存在銹蝕狀況,應先除銹,然后嚴重銹蝕處進行補強,如有松動情況,應及時處理;

  4、正常使用狀態下的結構驗算結果表明,在不考慮地震作用的情況下,廣告牌鋼結構的承載力滿足正常使用要求。

  建議定期做好防腐防銹保養工作,并作好記錄。

  整改施工必須請專業人員,整改施工結束后也應及時通知我公司,做好驗收工作。
