回彈法測(cè)檢測(cè)混凝土強(qiáng)度是房屋材料檢測(cè)常用的方法，廠房安全檢測(cè)工程師總結(jié)工作經(jīng)驗(yàn)，歸納檢測(cè)步驟與注意要點(diǎn)主要為以下幾點(diǎn)：

　　一、檢測(cè)前：在做檢測(cè)之前回彈儀器需要先率定，回彈儀的標(biāo)準(zhǔn)狀態(tài)應(yīng)是在洛氏硬度HRC為60±2的鋼砧上，垂直向下彈擊三次，彈擊桿應(yīng)分四次旋轉(zhuǎn)，每次旋轉(zhuǎn)宜為90°，彈擊桿每次旋轉(zhuǎn)一次的平均率定值應(yīng)為80±2。

　　二、檢測(cè)中：在使用回彈儀檢測(cè)混凝土強(qiáng)度時(shí)需要注意操作要點(diǎn)。

　　1. 每一結(jié)構(gòu)或構(gòu)件測(cè)區(qū)數(shù)不應(yīng)小于10個(gè)，對(duì)某一方向尺寸不小于4.5m且另一方向尺寸小于0.3m的構(gòu)件，其測(cè)區(qū)數(shù)量可適當(dāng)減少，但不應(yīng)少5個(gè)。

　　2.相鄰兩個(gè)測(cè)區(qū)的間距應(yīng)該控制在2m以內(nèi)，測(cè)區(qū)離構(gòu)件端部或施工縫邊緣的距離不宜大于0.5m，且不宜小于0.2m。

　　3.檢測(cè)面應(yīng)為混凝土表面，并應(yīng)清潔，平整，不應(yīng)有疏松層，浮漿，油垢，涂層以及麻面，蜂窩必要時(shí)可以用砂輪清除疏松層和雜物，不應(yīng)有殘留粉塵和碎屑。

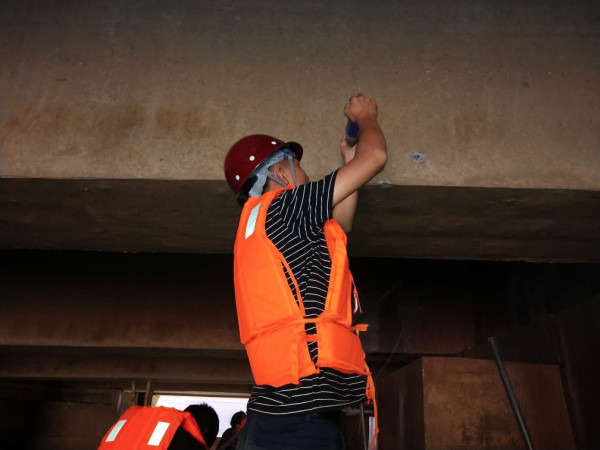

　　4.檢測(cè)時(shí)回彈儀的軸線應(yīng)始終垂直于結(jié)構(gòu)或構(gòu)件混凝土檢測(cè)面，緩慢施壓準(zhǔn)確讀數(shù)，快速?gòu)?fù)位。

　　5. 測(cè)點(diǎn)宜在測(cè)區(qū)范圍內(nèi)均勻分布，相鄰兩測(cè)點(diǎn)的凈距不小于20mm，測(cè)點(diǎn)距外露鋼筋，預(yù)埋件的距離不小于30mm，測(cè)點(diǎn)不應(yīng)在氣孔或外露石子上，同一測(cè)點(diǎn)只彈一次，每一測(cè)區(qū)應(yīng)記錄16個(gè)回彈值，每一測(cè)點(diǎn)的回彈值讀數(shù)估讀至1。

　　三、碳化深度檢測(cè)

　　1.用適當(dāng)?shù)墓ぞ咴诨炷帘砻嫘纬芍睆?5mm的孔洞。

　　2.清除孔洞中的粉未和碎屑，且不得用水擦洗。

　　3.用深度為百分之1到百分之2的酚酞酒精溶液滴在孔洞內(nèi)壁的邊緣處，當(dāng)已碳化與未碳化界線清晰時(shí)，就采用碳化深度測(cè)量?jī)x測(cè)量已碳化混凝土交界面到混凝土表面的垂直距離，并應(yīng)測(cè)量3次，每次計(jì)數(shù)應(yīng)精確至0.25mm,取三次測(cè)量的平均值作為結(jié)果，閏應(yīng)精確至0.5mm。

　　四、回彈值碳化深度都檢測(cè)完了，把檢測(cè)的數(shù)據(jù)拿回來(lái)進(jìn)行計(jì)算，按照回彈法檢測(cè)混凝土抗壓強(qiáng)度技術(shù)規(guī)程計(jì)算出受檢測(cè)混凝的強(qiáng)度是多少。
